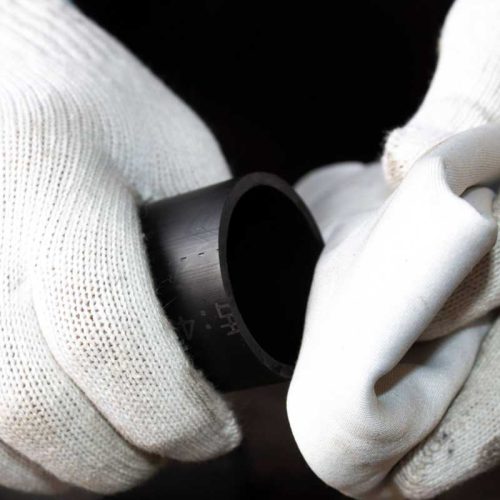

Zuverlässiges Schweißen von PE-Rohrmuffen hängt von einem entscheidenden Faktor ab: Die Fähigkeit des Schweißgeräts, eine stabile Temperatur, eine genaue Erhitzungszeit, eine gleichmäßige Einstecktiefe und kontrollierte Kühlzyklen zu gewährleisten.. Erfahrene Bediener können die Ausführung verbessern, jedoch hängt die grundlegende Qualität von der Maschinenleistung und den korrekten Parametereinstellungen ab.
Dieser Leitfaden beschreibt die empfohlenen Einstellungen für PE-Rohre von 20 mm bis 110 mm, basierend auf der Branchenpraxis und ASTM F2620 Grundsätze, kombiniert mit Erkenntnissen auf Herstellerebene.
1. Warum die Maschineneinstellungen die Verbindungsqualität bestimmen
Das Muffenschweißen ist ein temperaturgesteuerter Prozess. Jede Schweißnaht hängt von drei maschinengesteuerten Variablen ab:
- Stabilität der Heiztemperatur
- Genaue Anpassung der Heizzeit an die Rohrgröße
- Durch die Formgeometrie festgelegte einheitliche Einstecktiefe
Sollte einer dieser Faktoren auch nur geringfügig nicht erfüllt sein, wird die Verbindung instabil, ungleichmäßig oder unvorhersehbar. Aus diesem Grund sind die Konstruktion der Maschine, die Stabilität der Heizvorrichtung, die Konzentrizität der Form und die Leistungsabgabe entscheidend für gleichmäßige Schweißnähte.
ASTM F2620 bietet standardisierte Grundsätze, jedoch müssen bei den tatsächlichen Ergebnissen auch die Maschinenleistung, die Umgebung und die Materialqualität der Rohre/Fittings berücksichtigt werden.
2. Wichtige maschinengesteuerte Parameter
2.1 Temperaturstabilität und Einstellbereich
Eine PE-Muffenschweißmaschine muss die Heizplatte innerhalb einer Toleranz von ±3 °C halten. Für PE80/PE100-Rohre im Bereich von 20 bis 110 mm beträgt der empfohlene Betriebsbereich 250–270 °C, mit geringfügigen Anpassungen hinsichtlich der Umgebungstemperatur. Eine Unterhitzung führt zu einer unvollständigen Verschmelzung, während eine Überhitzung eine Erweichung, Karbonisierung und Schrumpfung des Materials zur Folge hat.
2.2 Aufheizzeit und Wärmeaufnahme
Die Aufheizzeit darf erst beginnen, nachdem die Maschine ihre volle Temperaturstabilität erreicht hat. Kleine Durchmesser (20–32 mm) erfordern eine kurze Einwirkzeit, während größere Durchmesser (90–110 mm) aufgrund der langsameren Wärmeaufnahme eine längere Aufheizzeit benötigen. Der allgemeine Betriebsbereich ist 5–18 Sekunden für Größen von 20 bis 110 mm.
2.3 Einstichtiefe, Übergangszeit und Kühlung
Die Standard-Einführtiefe muss eingehalten werden, um eine Einschränkung der Bohrung oder eine schwache Verbindung zu vermeiden. Nach dem Entfernen des Rohrs und der Verschraubung aus dem Heizgerät sollte die Verbindung innerhalb von ≈3 Sekunden um eine vorzeitige Abkühlung zu vermeiden. Die natürliche Abkühlung sollte andauern. 30–120 Sekunden, Eine Zwangskühlung ist nicht zulässig. Die Spannungsgenauigkeit der Maschine gewährleistet eine korrekte Ausrichtung während des Kühlvorgangs.
Das Schweißproblem von PPR-Rohren kann in diesem Artikel nachgelesen werden:Häufige Probleme und Ursachen beim Schmelzschweißen von PPR-Rohren
3. Vollständige Tabelle der Schweißparameter für Muffen (20–110 mm)
Temperatur für alle Größen: 254–266 °C (490–510 °F)
| Rohrgröße (mm) | Größe (Zoll) | Einführungstiefe (mm) | Aufheizzeit (s) | Fusions-/Verbindungszeit | Abkühlzeit (s) |
|---|---|---|---|---|---|
| 20 Millimeter | ½″ IPS | 14 Millimeter | 6–7 Sekunden | Sofort | 30 Sekunden |
| 25 Millimeter | ¾″ | 15 Millimeter | 6–10 Sekunden | Sofort | 30 Sekunden |
| 32 Millimeter | 1″ | 17 Millimeter | 10–17 Sekunden | Sofort | 30 Sekunden |
| 40 Millimeter | 1¼ Zoll | 18 Millimeter | 12–21 Sekunden | Sofort | 45–60 Sekunden |
| 50 Millimeter | 1½ Zoll | 20 Millimeter | 14–23 Sekunden | Sofort | 45–60 Sekunden |
| 63 Millimeter | 2″ | 26 Millimeter | 16–28 Sekunden | Sofort | 45–60 Sekunden |
| 75 Millimeter | 2½ Zoll | 29 Millimeter | 18–28 Sekunden | Sofort | 45–60 Sekunden |
| 90 Millimeter | 3″ | 32 Millimeter | 20–32 Sekunden | Sofort | 60–75 Sekunden |
| 110 Millimeter | 4″ | 35 mm | 24–37 Sekunden | Sofort | 60–75 Sekunden |
Anmerkung:
- HDPE erfordert in der Regel die obere Grenze der Erwärmungszeit.
- MDPE bewegt sich im unteren Bereich.
- Die Umgebungstemperatur beeinflusst die Heiz- und Kühlzyklen.
- Windexposition beschleunigt die Oberflächenabkühlung erheblich.
4. Schweißfehler und Ursachenanalyse
4.1 Parameterbedingte Fehler (Unterhitzung, Überhitzung, Kaltschweißung)
Unterhitze führt zu schwachen Verbindungen, unterbrochenen Schweißnähten und geringer Zugfestigkeit. Überhitzung verursacht verbrannte Oberflächen, Materialverschleiß und innere Schrumpfung. Kalte Schweißnähte entstehen, wenn die geschmolzene Schicht vor dem Einführen teilweise erstarrt, was häufig auf eine langsame Übergangszeit, eine instabile Heiztemperatur oder unzureichenden Plattenkontakt zurückzuführen ist.
4.2 Ausrichtung, Einfügen und durch den Bediener verursachte Probleme
Eine Fehlausrichtung entsteht durch ungenaues Festklemmen oder eine Drehung des Rohrs während des Verbindungsvorgangs. Eine zu große Einstecktiefe verringert den Innendurchmesser und schränkt den Durchfluss ein; eine zu geringe Einstecktiefe verringert die Verbindungsfläche. Ein langsames oder verzögertes Einstecken nach dem Erhitzen führt zu einer Oberflächenverhärtung und einer unvollständigen inneren Verschmelzung.
4.3 Nichtparametrische Fehler aufgrund der Materialqualität
Nicht alle Fehler sind auf die Schweißparameter zurückzuführen. Rohre und Fittings von minderwertiger Qualität – mit hoher Ovalität, ungleichmäßiger Wandstärke, übermäßigem Recyclinganteil oder instabilem Harz – können selbst unter perfekten Schweißbedingungen versagen. Die Präzision der Maschine kann mangelhafte Materialien nicht kompensieren.
5. Warum nicht alle Probleme auf Maschinenparameter zurückzuführen sind
Selbst wenn Parameter ausgezeichnet, Trotz dieser Maßnahmen treten weiterhin Schweißfehler auf, die auf folgende Ursachen zurückzuführen sind: Qualitätsprobleme bei Rohren und Formstücken:
- Ovalität außerhalb der Toleranz
- Uneinheitliche Wandstärke
- Verunreinigung von Rohstoffen
- Minderwertige Verbindungen oder recycelte Inhaltsstoffe
- Materialalterung, Oxidation oder längere UV-Einwirkung
- Feuchtigkeit im Inneren von Rohren oder Armaturen
- Unzureichende Abmessungen der Steckdose
Aus diesem Grund müssen professionelle Schweißgeräte mit Anbieter von hochwertigen Rohren und Formstücken um die Zuverlässigkeit aufrechtzuerhalten.
6. Schlussfolgerung
Für konsistentes und zuverlässiges Schweißen von PE-Muffen:
Maschinenleistung → Parametergenauigkeit → Materialqualität
Die richtige Temperatur, Heizzeit, Einstecktiefe und Kühlzyklen gewährleisten eine stabile und wiederholbare Schweißqualität. In Kombination mit hochwertigen Fittings kann das Schweißgerät starke, leckagefreie Verbindungen liefern, die für Gas-, Wasser- und industrielle Rohrleitungssysteme geeignet sind.
